Фильтры 2-й ПЧ

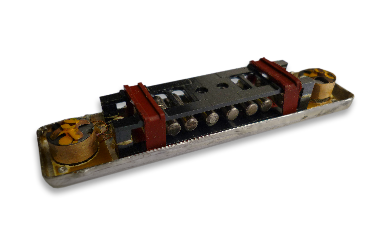

В блоке Б2-59 в тракте фильтрации 2-й ПЧ находятся 8 электромеханических фильтров ПЧ на частоту 128 кГц. 7 из них производства ОНИИП, информация по которым расположена ниже:







Э3-301



Полоса пропускания (3 дБ)

300 Гц

Коэффицент прямоугольности (3/66 дБ)

4,3

Э3-302



Полоса пропускания (3 дБ)

600 Гц

Коэффицент прямоугольности (3/66 дБ)

3,5

Э3-303



Полоса пропускания (3 дБ)

1,2 кГц

Коэффицент прямоугольности (3/66 дБ)

2,7

Э3-304



Полоса пропускания (3 дБ)

2,2 кГц

Коэффицент прямоугольности (3/66 дБ)

2,3

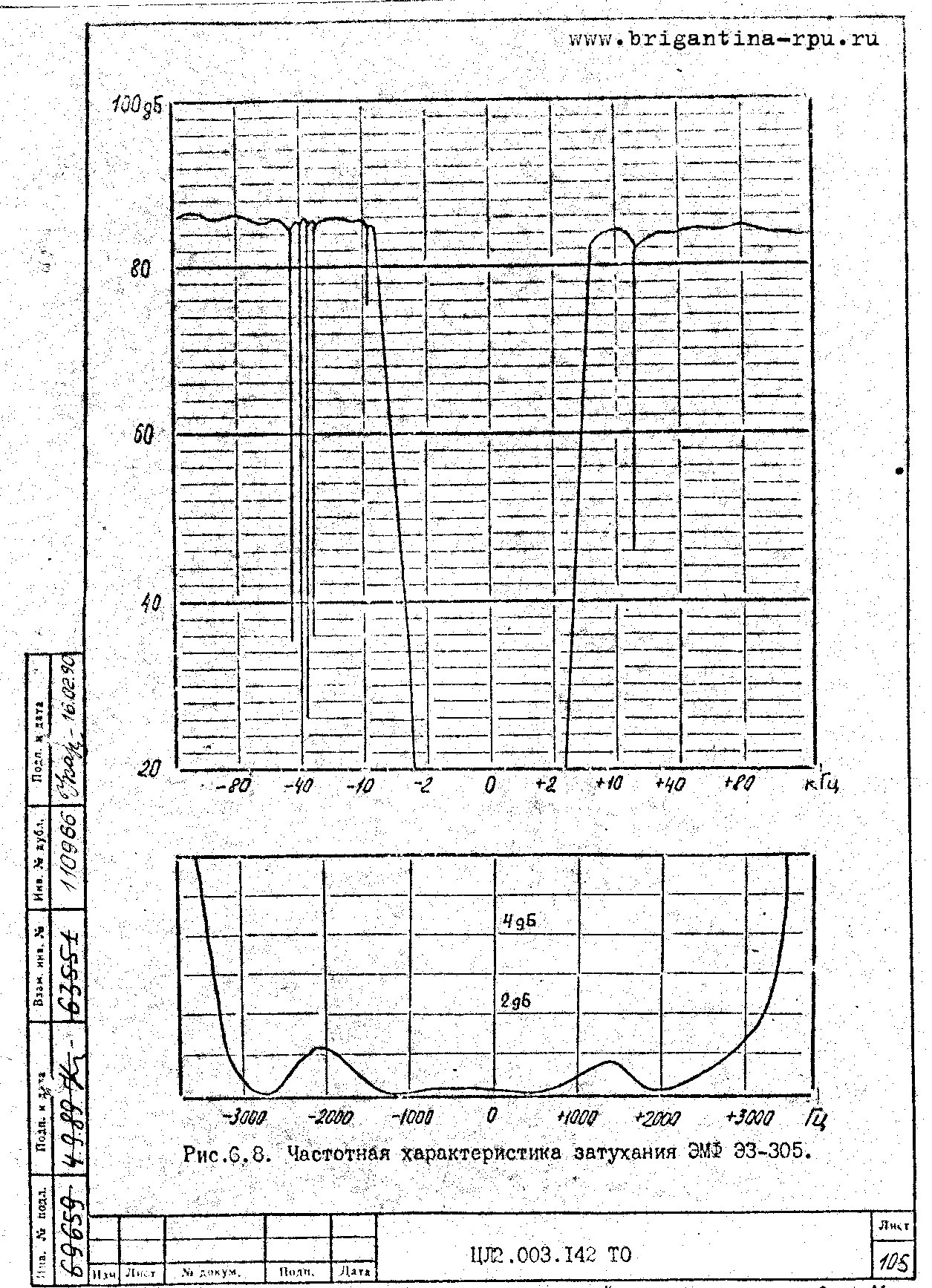

Э3-305



Полоса пропускания (3 дБ)

6,8 кГц

Коэффицент прямоугольности (3/66 дБ)

3

Э3-335 (ОБП)



Полоса пропускания (3 дБ)

2,4,кГц

Коэффицент прямоугольности (3/66 дБ)

1,6

Э3-293 (ОБП)



Полоса пропускания (3 дБ)

3,1,кГц

Коэффицент прямоугольности (3/66 дБ)

1,7
